功能简介：

材料的弹性模量表征固体材料抵抗各种弹性变形的能力，在材料的研制和测试中，在产品的设计、制造和使用过程中都是备受关注的物理参数。

针对这种情况，北京理工大学在“十五”期间在国防科工委的资助下，开展了弹性模量的超声波测量技术研究，研制了超声法弹性模量测量系统。该测量系统根据材料的弹性模量与超声波在其内的传播速度及其密度之间的固有关系，通过在固体材料中激发不同模式的超声波，测量声波在试样中的传播速度，最终计算得出材料的弹性模量。

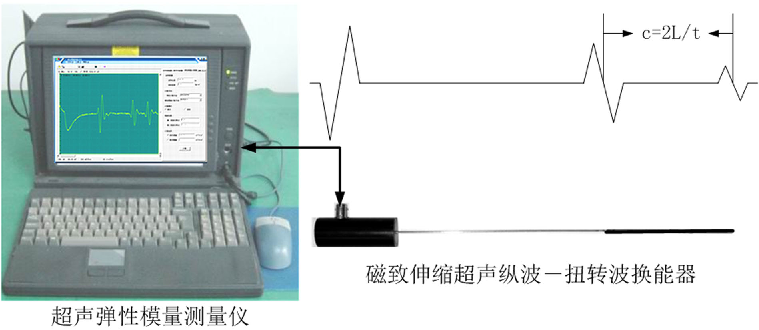

超声弹性模量测量系统由换能器和基于微机的测量仪组成。测量仪以工业微机为核心，包括超声脉冲收发卡、高速数据采集卡和基于Windows98的弹性模量测量系统软件，可实现弹性模量计算、通用数字示波器和数据管理等功能。仪器功能完善、人机界面友好且使用方便。利用磁致伸缩效应及其逆效应研制的磁致伸缩超声换能器可分别激发出超声纵波和扭转波，该换能器适用于直径小于10mm的小尺寸试样，即可用于杨氏模量测量、也可用于切变模量测量。

技术特点：

• 特别适用于小尺寸杆状试样的测量
• 操作界面友好，易学易用
• 适用于实验室或工程现场，携带方便
• 高采样速度，可达100MHz
• 大容量存储，波形记录可达64k

技术指标：

• 材料杨氏模量测量
  测量范围：10～400GPa
  测量重复性：<1%
  响应时间：<1s
  波形存储深度：64k
• 材料切变模量测量
  测量范围：10～400GPa
  测量重复性：<1%
  响应时间：<1s
  波形存储深度：64k
• 厚度测量
  测量范围：5～10mm
  分辩力：0.1mm
  响应时间：<1s
  波形存储深度：64k
• 虚拟数字示波器
  采样频率：2MHZ～100MHZ/Cha，8bit分辨率
  双通道（另有外触发通道）
  波形存储，深度：64k/Cha
  多触发方式、多触发电平、AC/DC/GND耦合方式
